PORED TROFAZNOG DIGITALNOG VOLTMETRA (prikaz 3 merne velicine na istom ekranu) UREDJAJ IMA ZASTITNO-DETEKCIONU FUNKCIJU ISPADA/NESTANKA/KONTROLE/PRISUSTVA
FAZNIH NAPONA L1-L3

Opis: Merenje i prikaz 3 merna AC napona (L1-L3: 3xfazni ili 3xmonofazni) i prikaz mernih vrednosti na ekranu. Korisnik, zavisno od zadatih vrednosti, definise funkciju relejnog izlaza Rel1 (alarmna, uslovna, zastita od nestanka-ispada faznih napona i sl.). Povratkom mernih vrednosti u zadate granice uspostavlja se aktivno radno stanje (AUTO-RESET).

SET-Radno zadavanje: Stiskom na GORNJI taster (dok se ekran ne ugasi te odpustiti) prikaze se:
Lo1/Lo2/Lo3: DONJA naponska granica za merne napone L1-L3 (padom ispod ovih granica bar jednog mernog napona aktivira se alarmno stanje)-zadaje se za svaku mernu velicinu posebno.
Hi1/Hi2/Hi3: GORNJA naponska granica za merne napone L1-L3 (porastom bar jednog mernog napona aktivira se alarmno stanje)-zadaje se za svaku mernu velicinu posebno.
Dok je na ekranu brojna vrednost izabrane promenljive promena je moguca na tasterima.

PRESET-Servisno podesavanja: (Uredjaj iskljucen sa napajanja, stisnuti GORNJI taster, prikljuciti napajanje te nakon 3 sekunde odpustiti)-prikazu se redom servisne vrednosti:
P10 xxx: Korekcija merne vrednosti1 (L1)- (korisnicko bazdarenje uredjaja)
P12 xxx: Korekcija merne vrednosti2 (L2)- (korisnicko bazdarenje uredjaja)
P14 xxx: Korekcija merne vrednosti3 (L3)- (korisnicko bazdarenje uredjaja)
P16 xxx: HISTEREZA (nakon povratka mernih napona u radne granice isti moraju biti veci/manji za iznos histereze od zadatih donjih/gornjih alarmnih granica). Ova vrednost vazi za sve tri merne velicine.
P18 xxx: Nacin rada izlaza (Rel1): 0=aktivan kod alarmnog stanja 1=aktivan kod ispravnog stanja
P20 xxx: Vreme kasnjenja reakcije na alarmno stanje (x2sek.)
Dok je brojna vrednost na ekranu promena je moguca na tasterima.

Izlaz: Relajni (preklopni) za max 5A/230V. Kod pogona spoljnjeg energetskog kontaktora-sklopke obavezno koristiti modele sa ugradjenim RC filterom (snubber)-ako nema dodati!

Dodatne mogucnosti primene: Uredjaj ne kontrolise redosled faznih napona! Stoga se moze primeniti i za kontrolu iste faze na sva tri ulaza (npr. sa tri osiguraca na istom faznom vodu te dojavljuje ispad nekog od istih).

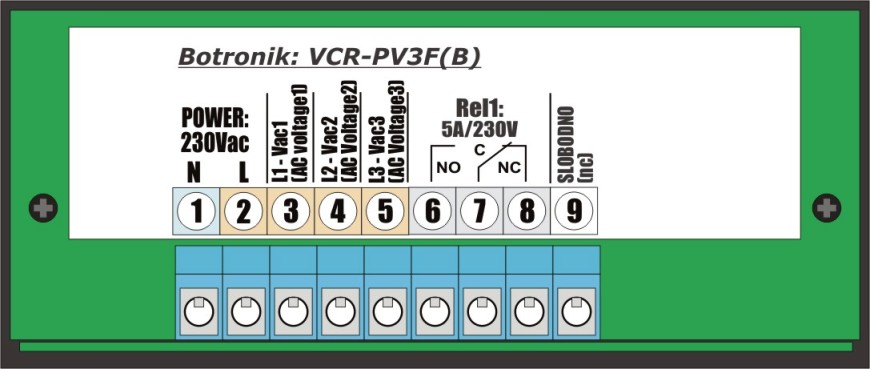

L-L1: Ako se za napajanje uredjaja koristi faza L1 tada kratkospojiti kleme 2-3.

Ostale napomene:
- Ukljucena decimalna tacka na desnoj strani ekrana predtavlja aktivno stanje izlaznog relea.
- Uredjaj je osetljiv na blizinu snaznih induktivno/prekidackih elemenata (sklopke-kontaktori, trafoi i sl.) Stoga ga montirati dalje (>15cm) od istih. Kod pogona spoljnjeg kontaktora-sklopke (za 220v) obavezno koristiti model sa ugradjenim RC filterom na pogonskom namotaju-spulni.
3. Reset na proizvodne vrednosti (default): GornjiTaster+DonjiTaster+Napajanje+3sek.
