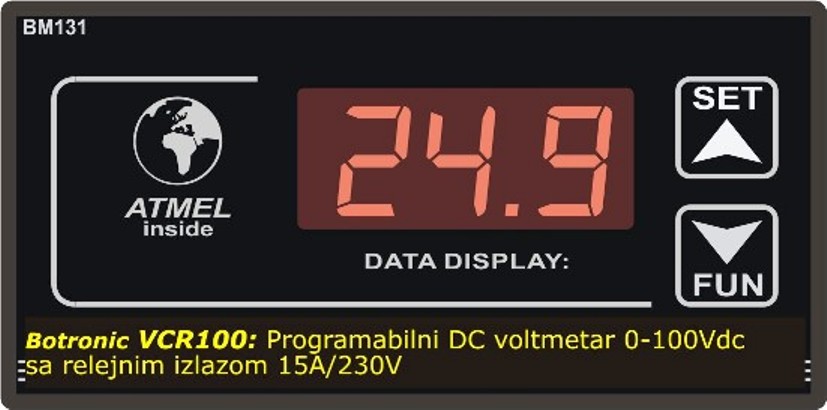

Botronik VCR100: Programabilni DC Voltmetar 0-100V sa relejnim izlazom 15A/230V
VCR100 Primene: Automatska kontrola punjenja akumulatora, prikaz DC napona sa alarmnom funkcijom, kontrola i odrzavanje akumulatorskih stanica, u solarnim sistemima aku punjenja i sl.
Karakteristike:
Napajanje: 220V/50Hz, potrosnja < 3VA ili mernim DC naponom
Merno-regulacioni opseg: 0-100VDC
Rezolucija prikaza: 0,1 V. Tacnost: +/- 0,1V
Merna velicina: DC napon
Izlaz: Relajni preklopni 15A/230V
Kuciste: Panelno 48x96x70mm (otvor 46x92)
Program rada: vidi uputstvo

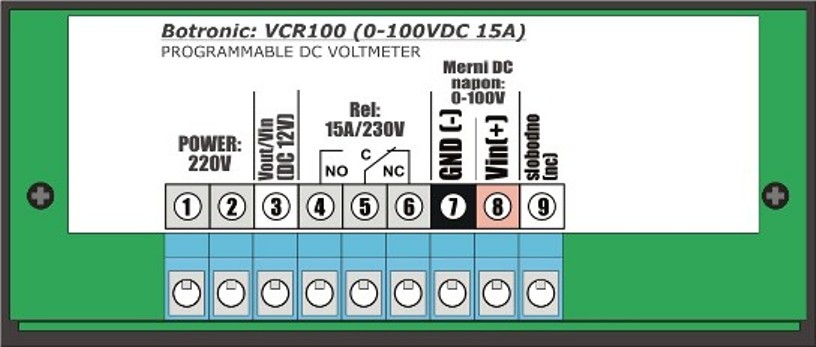

VCR100zp
Komplet sadrzi: Panelni komandni uredjaj i uputstvom za upotrebu
Model: VCR100: Prog DC Voltmetar 0-100V sa relejnim izlazom 15A/230V - cena: €80

Opis: Merenje i prikaz trenutne merne velicine na ekranu (DC napon). Nacin rada izlaza zavisi od izabranog radnog programa (P12).

SET-Zadavanje radnih vrednosti: Tokom rada na ekranu je prikaz merne vrednosti. Stiskom na GORNJI taster (dok se ekran ne ugasi te odpustiti) prikazu se za redom programabilne vrednosti i to:
Lo xxx: Zadata vrednost DONJE granice
Hi xxx: Zadata vrednost GORNJE granice
Dok je brojna vrednost promenljive na ekranu promena je na tasterima. Vrednosti ostaju memorisane do sledece promene.

PRESET-Servisno zadavanje: Uredjaj iskljucen sa napajanja, stisnuti GORNJI taster, prikljuciti napajanje te nakon 3 sekunde odpustiti. Prikaze se redom:
P10 xxx: Korekcija merne vrednosti (korisnicko bazdarenje instrumenta -/+).
P12 xxx: Izbor radnog programa:
--- 001: Program1-regulacija: Porastom merne vrednosti preko GORNJE (Hi) granice izlaz se iskljuci a ukljuci padom ispod DONJE (Lo) granice. Kod ukljucenja na napajanje, ako je merna vrednost izmedju Lo-Hi izlaz je iskljucen.
--- 002: Program2 : Isto kao program1 ali uz dodatak: Kod ukljucenja na napajanje ako je merna vrednost izmedju Lo-Hi izlaz se aktivira.
--- 003: Program3-alarmni: Porastom/padom merne vrednosti preko/ispod GORNJE(Hi)/DONJE(Lo) granice izlaz je ukljucen. U granicama izmedju DONJE i GORNJE vrednosti izlaz je iskljucen.
P14 xxx: Vreme kasnjenja reakcije (x0,5sek.). Merenje se vrsi svakih 0,5sek. A reakcija izlaza nakon ovog vremena (1-999).

Dok je brojna vrednost na ekranu promena je moguca na tasterima. Vrednosti ostaje memorisane do sledece promene.

Izlaz: Relejni preklopni max. 15A(4A induktivni)/230V. Izbegavati direktan pogon potrosaca vecih od 12(4)A. Kod pogona spoljneg kontaktora (sklopke) po mogucstvu koristiti modele sa ugradjenim RC filterom (RC snubber) na pogonskom namotaju-spulni.

Napomene:
1. Ukljucena decimalna tacka na desnoj strani ekrana predtavlja aktivno stanje izlaznog relea.
2. Uredjaj je osetljiv na blizinu snaznih induktivno/prekidackih elemenata (sklopke, trafoi i sl.) Stoga ga montirati dalje (>15cm) od istih.
3. DEFAULT RESET: Stisnuta oba tastera, prikljuciti napajanje, te nakon 3 sek. odpustiti.
