Opis: Merenje i prikaz trenutne merne velicine na ekranu (AC STRUJA). Nacin rada izlaza zavisi od izabranog radnog programa.

1. SET-Zadavanje radnih vrednosti: Tokom rada na ekranu je prikaz merne vrednosti. Stiskom na GORNJI taster (dok se ekran ne ugasi te odpustiti) prikazu se za redom programabilne vrednosti i to:
Lo xxx: Zadata vrednost DONJE granice
Hi xxx: Zadata vrednost GORNJE granice
Dok je brojna vrednost promenljive na ekranu promena je na tasterima.

2. PRESET-Servisno podesavanje: Za ulazak u ovaj programski meni potrebno je:
- Uredjaj iskljuciti sa napajanja
- Stisnuti GORNJI taster
- Prikljuciti napajanje te nakon 3 sek. odpustiti. Prikazu se za redom vrdnosti (ekrani) koje mozemo podesavati i to:
P10 xxx: Korekcija merne vrednosti (korisnicko bazdarenje instrumenta -/+).
P12 xxx: Izbor radnog programa:
1: Program1-regulacija: Porastom merne vrednosti preko GORNJE (Hi) granice izlaz se iskljuci a ukljuci padom ispod DONJE (Lo) granice. Kod ukljucenja na napajanje, ako je merna vrednost izmedju Lo-Hi izlaz je iskljucen.
2: Program2 : Isto kao program1 ali uz dodatak: Kod ukljucenja na napajanje ako je merna vrednost izmedju Lo-Hi izlaz se aktivira.
3: Program3-alarmni: Porastom/padom merne vrednosti preko/ispod GORNJE(Hi)/DONJE(Lo) granice izlaz je ukljucen. U granicama izmedju DONJE i GORNJE vrednosti izlaz je iskljucen.
P14 xxx: Delilac merne vrednosti (1-10). Ako se zeli preciznije merenje manjih radnih struja (<10A) tada namotati N namotaja mernog strujnog voda kroz merni torus a u ovaj program upisati vrednost za N. Voditi racuna da se u ovom slucaju smanjuje gornja radna granica za N puta!
P16 xxx: Vreme kasnjenja reakcije (sek.). Za radni program 1-2 vazi za Hi granicu a za radni prog. 3 za obe.
P18 xxx: Nacin rada izlaza Rel1: 0=programski 1=inverzno
Dok se brojna vrednost nalazi na ekranu menjamo je na tasterima.

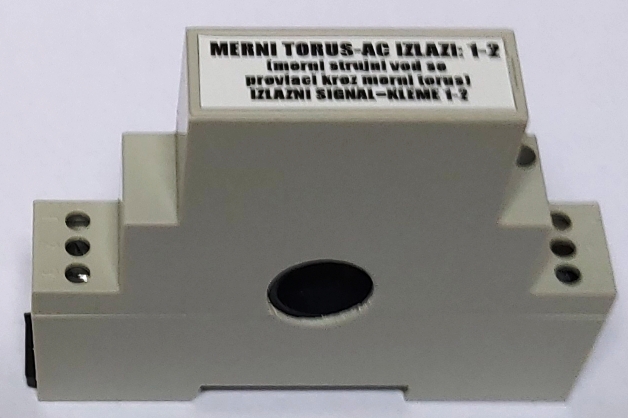

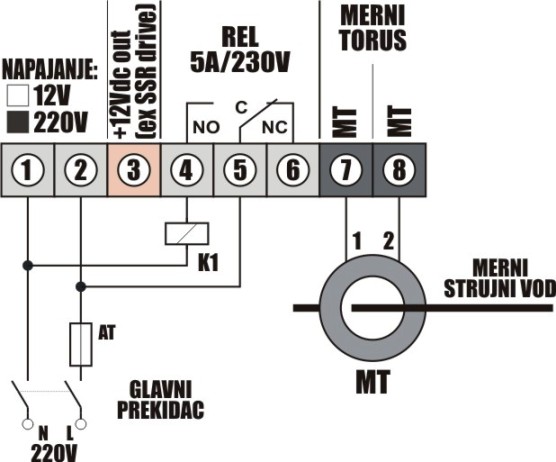

Merni torus: U kucistu za montazu na DIN sinu. Izlazni napon na klemama 1-2. Izlazni napon je 0-20Vac te polaritet nije bitan. Merni opseg za model: 5-100A

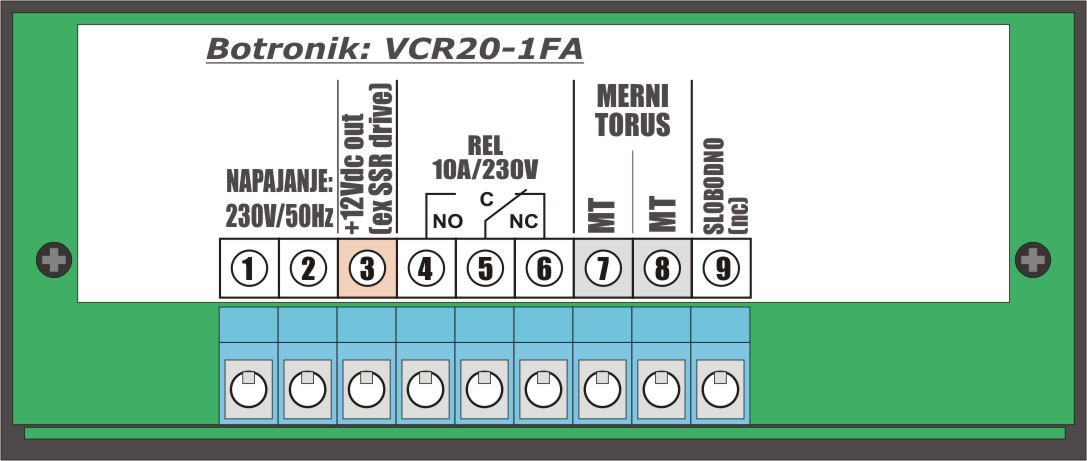

Izlaz: Relejni-preklopni kontakt do max. 10(3)A/230V. Ako se pogoni spoljnji kontaktor-sklopka na 220V obavezno koristiti model sa ugradjenim RC filterom (snubber) - ako nema dodati!

Napomene:
1. Ukljucena decimalna tacka na desnoj strani ekrana predtavlja aktivno stanje izlaznog relea.
2. Uredjaj je osetljiv na blizinu snaznih induktivno/prekidackih elemenata (sklopke, trafoi i sl.) Stoga ga montirati dalje (>15cm) od istih.
3. DEFAULT RESET (servisno): Stisnuta oba tastera, prikljuciti napajanje, te nakon 3 sek. odpustiti.
